Leds nader bekeken


Wat is nu eigenlijk een LED?

Het woord LED was oorspronkelijk een afkorting van Light Emitting Diode, in het Nederlands: licht uitstralende diode. Vandaag de dag is het woord echter zo ingeburgerd dat het niet meer als een afkorting ervaren wordt. Vandaag de dag hoor je constant over de voordelen van LED verlichting zoals zuinigheid in energie en hoge lichtopbrengst. Sommige denken daarom dat de LED een recente uitvinding is. Dit is echter niet waar. Al in 1927 is het principe van de lichtgevende diode beschreven. Het duurde echter nog tot 1962 voordat de LED echt doorbrak. In dat jaar ontwikkelde Nick Holonyak een werkende LED.

Deze LEDS gaven echter maar beperkt licht en waren slechts in enkele kleuren beschikbaar. Tegenwoordig zijn ze in vele kleuren leverbaar van roze tot blauw en superfel wit.

Hieronder een voorbeeld van een LED met bijbehorende electronische symbool:

Led en elektronisch symbool voor LED

Dit lijkt precies op het symbool voor een normale diode met dit verschil dat er pijlen naar buiten wijzen die aangeven dat er licht wordt afgegeven. Links is hier de cathode en rechts de anode.

De Anode is de positieve kant (+) en de Cathode (of Kathode) de negatieve kant (-). Een mooi en makkelijk ezelsbruggetje om dit te onthouden is het woord KNAP, Kathode Negatief Anode Positief. Sluit je een LED verkeerd om aan dan zal deze dus geen licht geven.

Een LED is als volgt opgebouwd:
Doorsnede van een LED. Hoe zit een LED in elkaar?

De kleur van het licht dat een LED afgeeft is afhankelijk van de materialen waaruit de LED is opgebouwd. In de tekening hierboven is het de halfgeleider die het kleurlicht uitstraalt.

De volgende materialen zorgen voor de kleurafgifte van een LED;

   * Gallium-aluminiumarsenide (AlGaAs) – rood infrarood
   * Aluminiumindiumgalliumfosfide (AlInGaP2) – diep rood , rood , rood oranje en amber
   * Galliumarseenfosfide (GaAsP) – rood oranje geel (amber)
   * Galliumnitride (GaN) – groen
   * Galliumfosfide (GaP) – groen
   * Zinkselenide (ZnSe) – blauw
   * Siliciumcarbide (SiC) – blauw
   * Indiumgalliumnitride (InGaN) – groen, blauw of ultraviolet
   * Diamant (C) – ultraviolet

Per kleur verschilt het voltage van de LED. Deze loopt van circa 2 volt voor rode LEDs tot 3,6 volt voor blauwe LEDS.

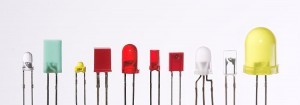

LEDS komen in zeer veel vormen voor zoals je hieronder kunt zien:

verschillende soorten leds bij Budgetronics

Er bestaan ook meerkleuren LEDS. Dit zijn normale LED behuizingen waarin echter twee, of soms zelfs drie, LEDS zijn geïntegreerd met ieder een verschillende kleur, veelal rood, blauw en groen. Door de kleuren op verschillende wijze te laten oplichten ontstaan er zo verschillende kleuren. Als je een zogenaamde full colour RGB led hebt (met drie LEDS in één) dan kan je bijna iedere kleur genereren die je wilt. Tot wit licht aan toe. RGB LEDS worden ook wel regenboog LEDS genoemd. Deze LEDS worden ook toegepast in grote lichtkranten die je wel eens ziet. Doordat ze allerlei kleuren kunnen weergeven kan je zelfs een film op dergelijke displays kijken.

Een LED mag nooit zonder meer op een spanningsbron worden aangesloten. Er dient altijd een stroombegrenzer aanwezig te zijn zoals een eenvoudige weerstand, omdat een LED in feite een diode is. Over de LED zal een spanning vallen, afhankelijk van het type LED zo’n 2 Volt voor infrarode LEDS en tot wel 3,6 Volt bij witte en blauwe LEDS. De weerstand zorgt er dan voor dat de LED niet beschadigd. In ons extra menu vind je het onderdeel "LED weerstand berekenen" waar je met een simpele rekenmodule kunt bepalen welke weerstand je nodig hebt.

Handige weetjes over LEDS:

   * Net als bij andere halfgeleiderdiodes kan een LED licht in stroom omzetten. Het principe is hetzelfde als bij een fotodiode. De LED is echter niet geoptimaliseerd voor deze eigenschap.
   * In veel goedkope LED zaklampjes wordt de voorschakelweerstand uit kostenoverwegingen weggelaten, omdat knoopcellen een vaste uitgangsspanning (spanning = voltage) hebben die nooit hoger komt dan de maximale spanning die een LED kan verdragen. Dit heeft te maken met de stroom (stroom = amperage) die exponentieel toeneemt als de spanning stijgt. Een kleine variatie in de spanning kan een enorme toename in stroom betekenen en de LED permanent beschadigen.
   * Meestal is de langste aansluitpoot van een LED de positieve aansluiting.
   * Meestal is dan het platte kantje aan de ronde kunststof rand van de LED de negatieve aansluiting.
